UL94用来评价材料在被点燃后火焰熄灭的能力。根据燃烧速度、燃烧时间、抗滴落能力以及滴落物是否燃烧等有多种评判方法。每种被测材料根据颜色或厚度都可以得到许多值。当选定某个产品的材料时，其UL等级应满足塑料零件壁部分的厚度要求。UL等级必须与厚度值一起报告。

UL94阻燃等级划分

★UL94 是目前国际上应用最广泛的塑料材料阻燃性能评价标准，共有12 种等级：HB、V-0、V-1、V-2、5VA、5VB、VTM-0、VTM-1、VTM-2、HBF、HF-1、HF-2。其中VTM-0、VTM-1、VTM-2适用于塑料薄膜，HBF、HF1、HF2适用于发泡材料。

★中国采用的与之对等的阻燃等级标准是GBT2408《塑料燃烧性能的测试水平法和垂直法》。

★塑料阻燃等级由HB向V-0逐级递增：HB<V-2<V-1<V-0<5VB<5VA。

★实验样条为国标的标准上指定的长130±3mm，宽13.0±0.3mm，厚3.0±0.2mm。

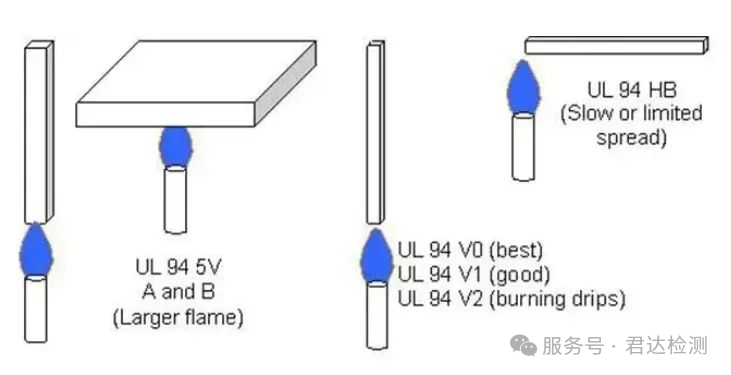

UL94常用试验方法及评判标准

UL94 用来评价材料在被点燃后火焰熄灭的能力。根据燃烧速度、燃烧时间、抗滴落能力以及滴落物是否燃烧等有多种评判方法。

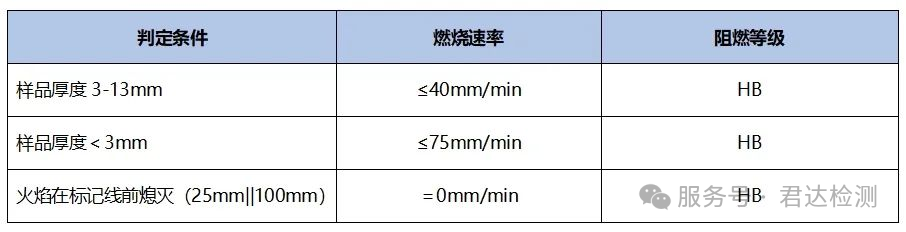

HB是UL94标准中最低的阻燃等级。要求对于3-13mm厚的样品，燃烧速度小于40mm/min；小于3mm厚的样品，燃烧速度小于75mm/min；或者在100mm的标志前熄灭。

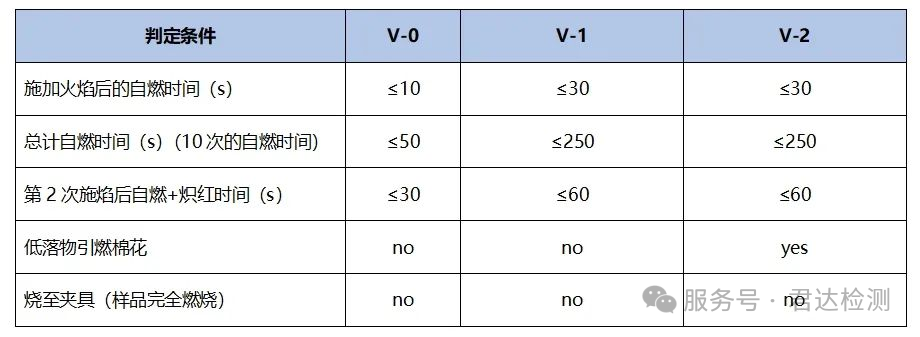

V-2：对样品进行两次10秒的燃烧测试后，余焰&余燃在60秒内熄灭。滴落的微粒可点燃棉花。

V-1：对样品进行两次10秒的燃烧测试后，余焰&余燃在60秒内熄灭。滴落的微粒不可点燃棉花。

V-0：对样品进行两次10秒的燃烧测试后，余焰&余燃在30秒内熄灭。滴落的微粒不可点燃棉花。

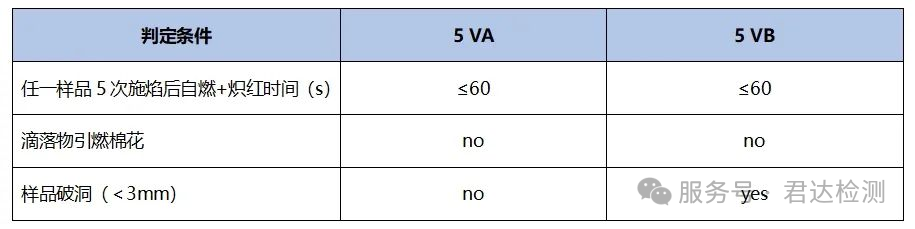

5VB：对样品进行五次5秒的燃烧测试后，余焰&余燃在60 秒内熄灭。滴落的微粒不可点燃棉花。对于块状样品允许被烧穿。

5VA：对样品进行五次5秒的燃烧测试后，余焰&余燃在30 秒内熄灭。滴落的微粒不可点燃棉花。对于块状样品不允许被烧穿。

三个测试层级

V等级需要5个样品，HB只需要3个。当开始以V测试但若材料在前2个样品显示出不良特性时可以使用所剩下的第3个样品转换测试到HB。

当材料测试成为V-0时，该材料可以接着用125mm火焰测试看看5V-A或5V-B等级之可能性。但是仅有在该材料通过V-0等级时才可以施行该5V测试。

需要注意的是：若材料很薄，则不能按照任何V等级测试，因为材料在火焰的热度中会"飘动"，该材料应该被当成一个薄材料以VTM测试程序来测试。同样的，仅有在该材料没通过或无法依据V测试程序适当的测试时，才可以施行VTM测试。

UL黄卡参数解读

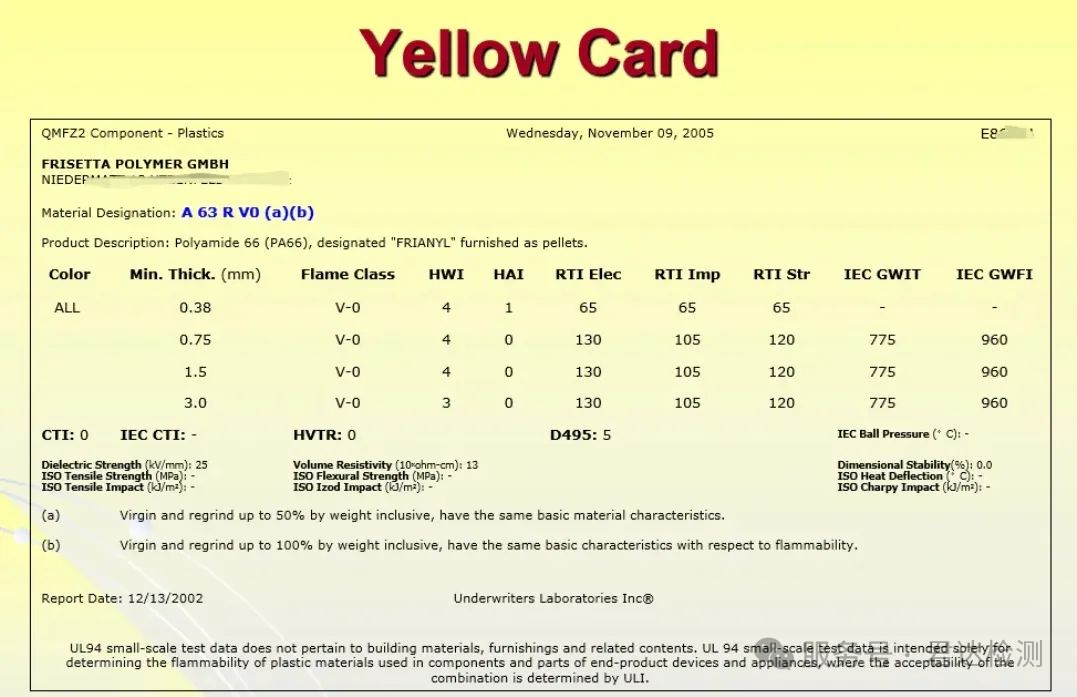

材料通过UL认证后，可通过编号在UL官网查询材料黄卡。根据黄卡，可查询到材料颜色、厚度、可达到什么阻燃等级等信息。黄卡示意如下：

在电子电器、电线电缆、电路元器件行业，很多材料都需要提供UL黄卡。

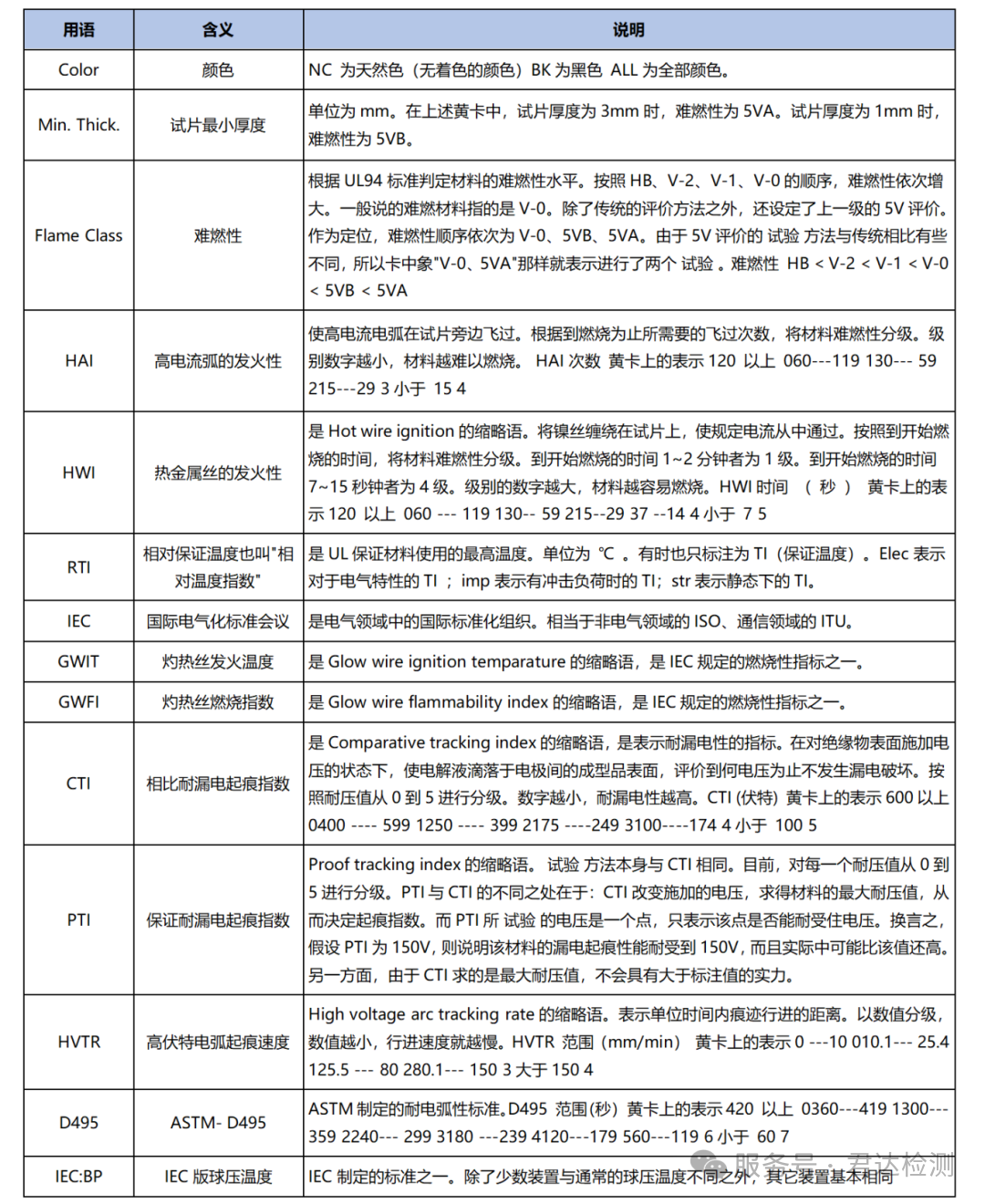

UL黄卡包含以下8个重要指标特性：厚薄度、防火等级、相对温度指数(RTI)、热导线熔化率(HWI)，这些是属于物理特性；高电流熔化率(HAI)、高电压沿路径比率(HVTR)、耐电弧阻抗(D495) 及比较路径指数(CTI)，这些是属于电气特性。

END
